Schnellzuglokomotiven

Die Lokomotive Nr. 266 "BERLIN", gebaut 1916 bei HANOMAG unter der Fabriknummer 8000

1917: Schnellzuglokomotive

Oliver Westerhoff
Die Lokomotive Nr. 266 "BERLIN", gebaut 1916 bei HANOMAG unter der Fabriknummer 8000
Die Lokomotive Nr. 266 „BERLIN“, gebaut 1916 bei HANOMAG unter der Fabriknummer 8000

Beschreibung der Lokomotiven

Ein starkes Anwachsen des Verkehrs auf den Hauptstrecken nach 1914 machte die Beschaffung einer dreifach gekuppelten Schnellzuglokomotive erforderlich. Wegen der geringen Achsfahrmasse von 15-16 t konnte man nicht auf eine bewährte preußische Bauart zurückgreifen. Nach den Entwürfen Ranafiers wurde bei HANOMAG eine Schnellzuglokomotive mit der bei dieser Gattung eher seltenen Achsfolge 1 C 1 entwickelt und in nur drei Exemplaren geliefert.

Bei dieser ersten oldenburgischen Heißdampflokomotive kam wegen der billigeren Unterhaltung ein Zwillingstriebwerk mit Lentz-Vetilsteuerung zur Anwendung. Die Laufachsen waren als Adamsachsen ausgeführt, die Spurkränze der Treibräder um 10 mm geschwächt. Äußerlich auffällig ist ein gewisses Mißverhältnis zwischen den Abmessungen von Kessel und Laufwerk. Dies ergab sich aus der Forderung nach der Achsfahrmasse von maximal 15 t. Wegen der besseren Gewichtsverteilung mußte die hintere Laufachse weiter zurückgesetzt werden. Hieraus ergab sich ein unruhiger Lauf besonders bei Geschwindigkeiten zwischen 70 und 100 km/h.

Im Betrieb bereitete auch die zunächst eingebaute Stahlfeuerbüchse Probleme. Die Rohre an der Feuerbüchsrohrwand waren nicht dicht. Auch kupferne Rohrvorschuhe und selbst eine später eingebaute kupferne Feuerbüchse brachte keine Verbesserung.

Am 24. Januar 1917 verließ die Lokomotive Nr. 266 „BERLIN“ als 8.000ste Lokomotive festlich geschmückt in den oldenburger Landesfarben die Werkhallen der HANOMAG. Die Lokomotiven der Gattung S 10 waren die letzte selbständige und zugleich kostspieligste Entwicklung der Oldenburgischen Staatsbahn. Alle drei Lokomotiven wurden von der DRG übernommen und als einzige Vertreter ihrer Art in die Baureihe 16 eingestellt. Nach insgesamt nur 10 Betriebsjahren schieden sie jedoch bereits 1926 wieder aus dem Dienst aus.

Technische Daten der Lokomotiven

Bauart?
Baujahr?
Länge über Puffer? mm
Höchstgeschwindigkeit? km/h
Treib- / Kuppelraddurchmesser? mm
Laufraddurchmesser vorn? mm
Laufraddurchmesser hinten? mm
Zylinderdurchmesser? mm
Kolbenhub? mm
Rostfläche? qm
Heizfläche? qm
Kesselüberdruck? bar
Leergewicht? t
Dienstgewicht? t
Reibungsgewicht? t
Tender?-achsig

Skizze der Lokomotiven

Skizze der oldenburgischen S 10 Quelle: Krauth: Dampflokverzeichnis der Oldenburgischen Staatsbahn, 1968
Skizze der oldenburgischen S 10 Quelle: Krauth: Dampflokverzeichnis der Oldenburgischen Staatsbahn, 1968

Verzeichnis der Lokomotiven

HerstellerFabrik-
Nummer		BaujahrG.O.E.-
Nummer		G.O.E.-
Name		DR
Nummer		Bemerkung
Hanomag80001916266BERLIN16 001ausgemustert 1926
Hanomag80011916267MÜNCHEN16 002ausgemustert 1926
Hanomag80021916268DRESDEN16 003ausgemustert 1926

Weitere Bilder der Lokomotiven

Die oldenburgische S 10 Nr. 266 "Berlin" bei der Übergabe an die G.O.E. in Hannover.
Die oldenburgische S 10 Nr. 266 „Berlin“ bei der Übergabe an die G.O.E. in Hannover.
S 10 Nr. 266 "BERLIN" auf einer Werksaufnahme der Hanomag.
S 10 Nr. 266 „BERLIN“ auf einer Werksaufnahme der Hanomag.
S 10 Nr. 266 "BERLIN" auf einer Ansichtskarte der Hanomag.
S 10 Nr. 266 „BERLIN“ auf einer Ansichtskarte der Hanomag.
S 10 Nr. 266 "BERLIN" auf einer Ansichtskarte der Hanomag.
S 10 Nr. 266 „BERLIN“ auf einer Ansichtskarte der Hanomag.
S 10 Nr. 266 "BERLIN" auf einer weiteren, wesentlich schlichteren Ansichtskarte der Hanomag.
S 10 Nr. 266 „BERLIN“ auf einer weiteren, wesentlich schlichteren Ansichtskarte der Hanomag.
Schnittzeichnungen der S 10 Nr. 266 "BERLIN"
Schnittzeichnungen der S 10 Nr. 266 „BERLIN“
Kessel und Rahmen der Nr. 266 "BERLIN" in den Werkshallen bei Hanomag.
Kessel und Rahmen der Nr. 266 „BERLIN“ in den Werkshallen bei Hanomag.

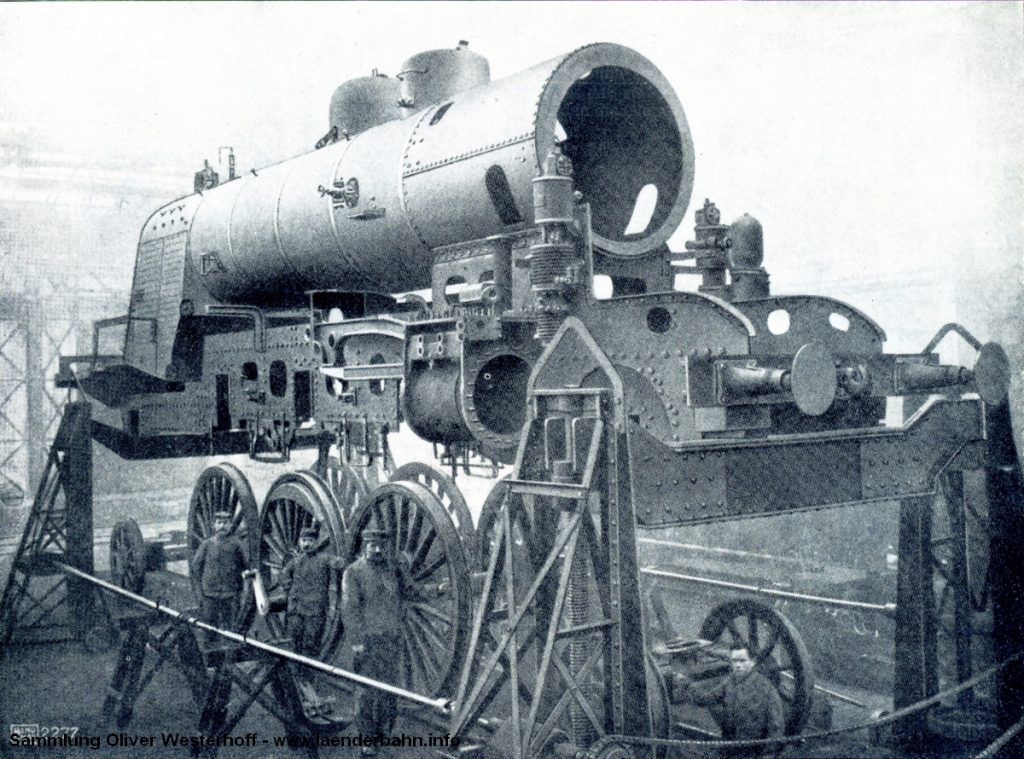

Kessel und Fahrwerk der Nr, 266 "BERLIN" kurz vor dem Zusammenfügen.
Kessel und Fahrwerk der Nr, 266 „BERLIN“ kurz vor dem Zusammenfügen.

Auch interessant

1909: Schnellzuglokomotive, S 5.2 (2 B-SLv-(LV)) Nr. 205 "FRIGGA" die spätere 13 1851

1909: Schnellzuglokomotive

Oliver Westerhoff
1909: Schnellzuglokomotive, S 5.2 (2 B-SLv-(LV)) Nr. 205 "FRIGGA" die spätere 13 1851
1909: Schnellzuglokomotive, S 5.2 (2 B-SLv-(LV)) Nr. 205 „FRIGGA“ die spätere 13 1851

Beschreibung der Lokomotiven

Seit 1904 wurde für die preußische Staatsbahn die Gattung S 5.2 gebaut. Da auch bei der oldenburgischen Staatsbahn weitere leistungsfähige Schnellzuglokomotiven benötigt wurden, beschaffte man Maschinen mit den Hauptabmessungen der preußischen S 5.2. Von 1909 bis 1913 wurden elf Stück dieser Lokomotiven gebaut, die abweichend von der preußischen Bauart die Lentz-Ventilsteuerung und die Anfahrvorrichtung Bauart Ranafier erhielten.

Die Anfahrvorrichtung besteht im Wesentlichen aus einem von Hand zu bedienenden Dampfverteiler und einem vor dem Ventilkasten der Lentz-Steuerung liegenden Ventil, das durch die Verlängerung der Nockenstange gesteuert wird. Dieses Ventil wird durch Federkraft an seinen Sitz gedrückt und ist bei gewöhnlicher Fahrt ausgeschaltet. Bei Betätigung wird es durch Frischdampf geöffnet, dieser kann in den Hochdruckzylinder einströmen.

Diese einfache, aber wirksame Anfahrvorrichtung ergab in allen Kurbelstellungen außerordentlich hohe Anzugskräfte, bei sachgemäßer Bedienung konnte durch allmähliche Steigerung der Kräfte Radschleudern vermieden werden.
Äußerlich auffällig an den Lokomotiven ist das höher gelagerte Umlaufblech, das in dieser Lage angebracht wurde, um die Radschutzkästen und den treppenförmigen Aufbau wie bei der Personenzuglokomotive aus dem gleichen Jahr zu verhindern. Dadurch ergab sich, allerdings nur optisch, eine scheinbar höhere Kessellage.

Die bei den Personenzuglokomotiven von 1907 erstmals verwendete Luftpumpe für die Westinghousebremse in Verbundausführung mit Rippenkühlung wurde auch für diese Maschinen gewählt. Abweichend erhielten sie jedoch den Sandstreuer Bauart Knorr.

Von der Reichsbahn wurden alle Maschinen übernommen, Ende der zwanziger Jahre erfolgte jedoch bereits die Ausmusterung.

Technische Daten der Lokomotiven

Bauart2B-n2v
Baujahr1909 – 1913
Länge über Puffer17661 mm
Höchstgeschwindigkeit100 km/h
Treib- / Kuppelraddurchmesser1980 mm
Laufraddurchmesser vorn1000 mm
Laufraddurchmesser hinten–
Zylinderdurchmesser475/700 mm
Kolbenhub600 mm
Rostfläche2,27 qm
Heizfläche140,7 qm
Kesselüberdruck12,0 bar
Leergewicht48,1 t
Dienstgewicht53,4 t
Reibungsgewicht32,0 t
Tender2’2′ T 20

Skizze der Lokomotiven

Skizze der oldenburgischen S 5.2 Quelle: Krauth: Dampflokverzeichnis der Oldenburgischen Staatsbahn, 1968
Skizze der oldenburgischen S 5.2 Quelle: Krauth: Dampflokverzeichnis der Oldenburgischen Staatsbahn, 1968

Verzeichnis der Lokomotiven

HerstellerFabrik-
Nummer		BaujahrG.O.E.-
Nummer		G.O.E.-
Name		DR
Nummer		Bemerkung
Hanomag56091909205FRIGGA13 1851ausgemustert 1926
Hanomag56101909206FREYA13 1852ausgemustert 1926
Hanomag58651910209IDUNA13 1853ausgemustert 1926
Hanomag58661910210GERDA13 1854ausgemustert 1926
Hanomag58671910211NANNA13 1855
Hanomag65201912223URD13 1856ausgemustert 1926
Hanomag65211912224WERDANDI13 1857ausgemustert 1926
Hanomag65221912225SKULD13 1858
Hanomag69311913248GEFION13 1859
Hanomag69321913249SAGA13 1860ausgemustert 1926
Hanomag69331913250WALA13 1861ausgemustert 1926

Weitere Bilder der Lokomotiven

S 5.2 Nr. 205 "FRIGGA" auf einer Ansichtskarte der Hanomag.
S 5.2 Nr. 205 „FRIGGA“ auf einer Ansichtskarte der Hanomag.
S 5.2 Nr. 205 "FRIGGA" im Einsatz vor einem Schnellzug.
S 5.2 Nr. 205 „FRIGGA“ im Einsatz vor einem Schnellzug.
S 5.2 Nr. 210 "GERDA" auf einer Ansichtskarte der Hanomag
S 5.2 Nr. 210 „GERDA“ auf einer Ansichtskarte der Hanomag
S 5.2 Nr. 210 "GERDA" vor einem Schnellzug.
S 5.2 Nr. 210 „GERDA“ vor einem Schnellzug.
Die oldenburgische S 5.2 Nr. 210 "GERDA" erhielt später bei der Reichsbahn die Nummer 13 1854.
Die oldenburgische S 5.2 Nr. 210 „GERDA“ erhielt später bei der Reichsbahn die Nummer 13 1854.
S 5.2 Nr. 211 "NANNA" vor dem Schuppen im Betriebswerk Oldenburg.
S 5.2 Nr. 211 „NANNA“ vor dem Schuppen im Betriebswerk Oldenburg.

Auch interessant

Die Lokomotive Nr. 178 "JUPITER", gebaut 1907 bei HANOMAG unter der Fabriknummer 5000

1907: Personenzuglokomotive

Oliver Westerhoff
Die Lokomotive Nr. 178 "JUPITER", gebaut 1907 bei HANOMAG unter der Fabriknummer 5000
Die Lokomotive Nr. 178 „JUPITER“, gebaut 1907 bei HANOMAG unter der Fabriknummer 5000

Beschreibung der Lokomotiven

Die ab 1896 gebauten 2 B Personenzuglokomotiven waren mit einfacher Dampfdehnung ausgerüstet. Im Jahre 1907 beschaffte man diese nun wie zuvor bereits die Schnellzuglokomotive mit Verbundtriebwerk. Waren die älteren Maschinen der preußischen P 4 ähnlich, aber schwächer als diese ausgeführt, so wurden die neuen Lokomotiven mit annähernd gleicher Leistung übernommen.

Alle Maschinen waren mit einer Anfahrvorrichtung Bauart Lindner und dem für Verbundtriebwerke in Oldenburg typischen Verbinderdampftrockner Bauart Ranafier ausgerüstet. Dieser besteht im Wesentlichen aus einem Bündel u-förmig gebogener Rohre, die in der Rauchkammer die Verbindung zwischen Hoch- und Niederdruckzylinder herstellen. Statt eines großen sind also viele kleine Rohre verwendet worden, die in der Rauchkammer vom heißen Rauch umspült und dadurch beheizt werden. So wurde einerseits eine genügende Trocknung des Dampfes erzielt, andererseits bildete sie einen wirksamen Funkenschutz, da glühende Kohlenteilchen von dem Rohrbündel aufgefangen wurden.

Auch diese Lokomotiven waren mit einer Staby-Rauchverbrennung ausgerüstet, der scheinbare zweite Dom vor dem Führerhaus gehörte zu dieser. Weiterhin gehörte zu der Ausrüstung ein Pressluftsandstreuer Bauart Lentz und Dampfstrahlpumpen Bauart Friedemann. Die Maschinen dieser Lieferung waren noch mit der entlasteten Flachschiebersteuerung ausgerüstet. Alle weiteren Personen-, Schnell- und Güterzuglokomotiven wurden nur noch mit Lentz-Ventilsteuerung beschafft.

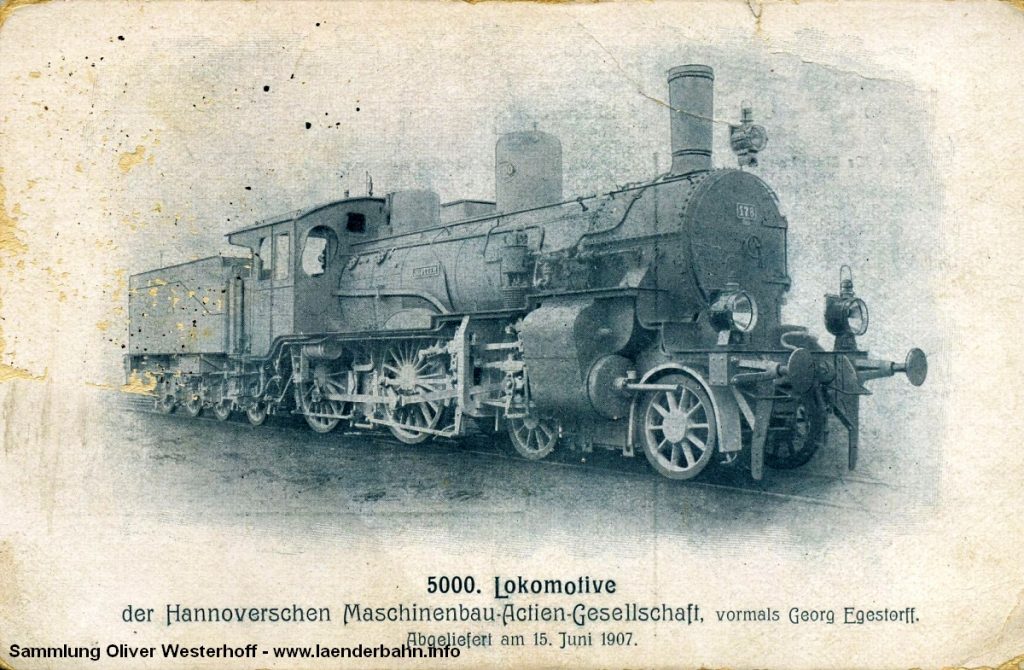

Die letzte Maschine aus dieser Lieferung, die Bahnnummer 178 „JUPITER“, wurde am 15. Juni 1907 als die 5.000ste Lokomotive der HANOMAG feierlich an die G.O.E. übergeben.
